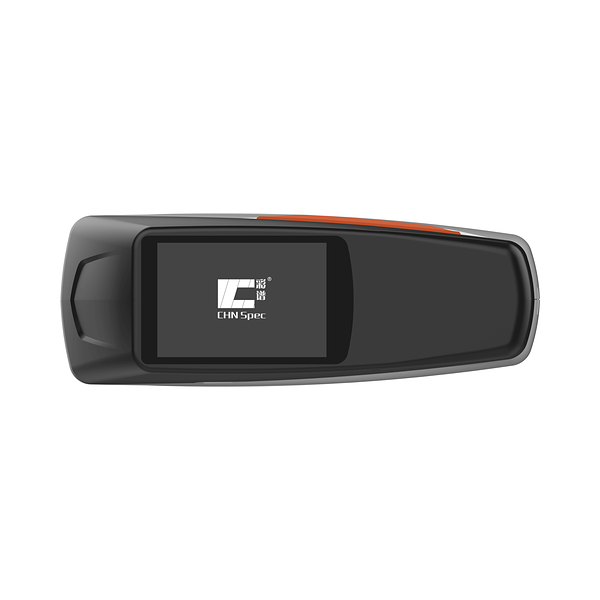

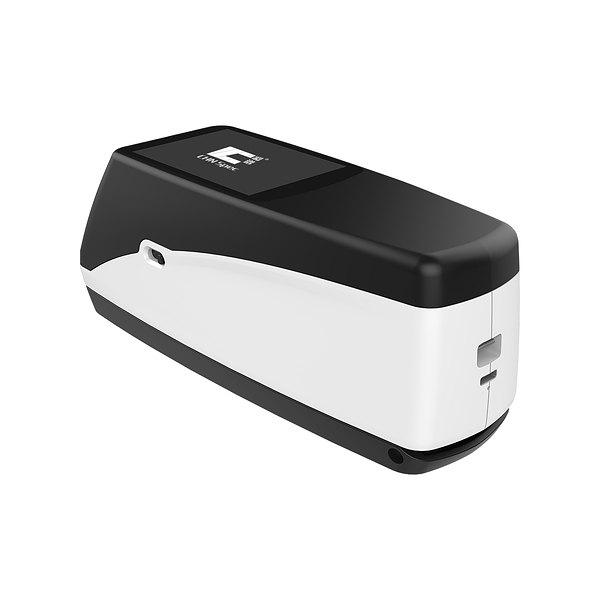

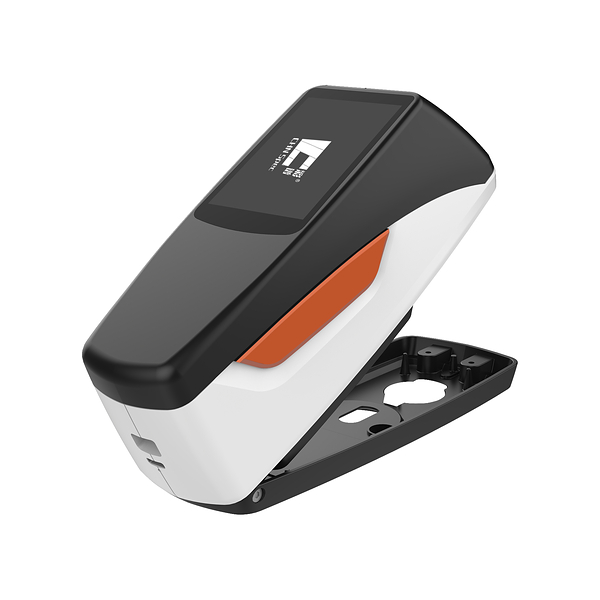

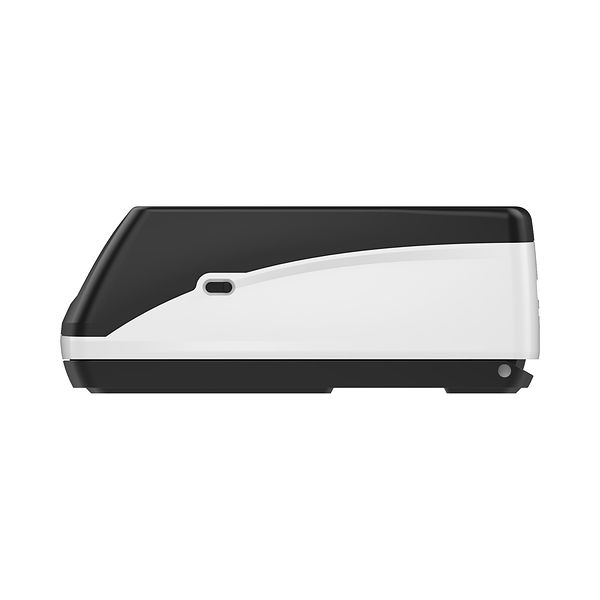

O espectrodensitômetro EX SE/PRO/MAX é a linha de densitômetros de impressão da CHNSpec, para gráficas e convertedores de embalagem. Usa geometria 45/0 com iluminação anular, a mesma das normas de medição gráfica, e mede nas condições M0, M1, M2 e M3 da ISO 13655.
Como densitômetro CMYK, calcula também área e ganho de ponto, trapping, contraste de impressão, nível de cinza e erro de matiz. O EX PRO acrescenta os valores CIELAB para cores especiais, e o EX MAX soma os índices completos de um espectrofotômetro, como brancura, metamerismo e força colorística.

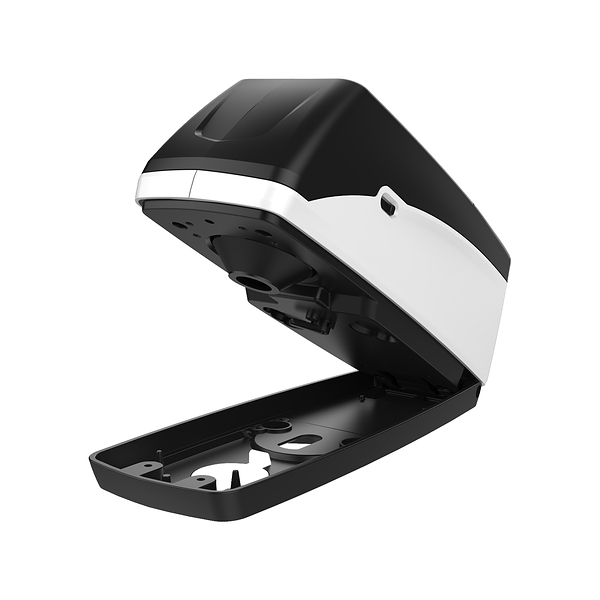

A medição é feita com o equipamento apoiado na horizontal, com janela de observação sobre a barra de controle. As duas aberturas atendem barras estreitas e áreas maiores, inclusive no controle de cor em embalagem flexível.
| Especificação | EX SE | EX PRO | EX MAX |
| Indicado para | Controle de densidade na máquina | Densidade e cor de cores especiais | Controle completo de cor e impressão |
| Funções | Todas as funções de densidade | Densidade e CIELAB | Densidade e todos os índices de cor |
| Concordância entre instrumentos (12 placas BCRA II, M0, 5 mm) | ΔE*ab ≤ 0,3 | ΔE*ab ≤ 0,3 | ΔE*ab ≤ 0,25 |
| Geometria | 45/0, iluminação anular | 45/0, iluminação anular | 45/0, iluminação anular |
| Condições de medição | M0, M1, M2, M3 | M0, M1, M2, M3 | M0, M1, M2, M3 |
| Faixa de densidade | 0,0 a 3,0 D | 0,0 a 3,0 D | 0,0 a 3,0 D |
| Status de densidade | A, E, I, T, M | A, E, I, T, M | A, E, I, T, M |
| Repetibilidade (30 leituras, placa branca) | Densidade ≤ 0,001 D | Densidade ≤ 0,001 D; ΔE*ab ≤ 0,03 | Densidade ≤ 0,001 D; ΔE*ab ≤ 0,03 |
| Aberturas (leitura/iluminação) | 2/5 mm e 1,5/3 mm | 2/5 mm e 1,5/3 mm | 2/5 mm e 1,5/3 mm |
| Faixa espectral e intervalo | 400 a 700 nm, 10 nm | 400 a 700 nm, 10 nm | 400 a 700 nm, 10 nm |
| Fonte de luz | LED de espectro completo com UV | LED de espectro completo com UV | LED de espectro completo com UV |
| Sensor | CMOS de dupla fileira, grade | CMOS de dupla fileira, grade | CMOS de dupla fileira, grade |
| Tempo de medição | Cerca de 1,5 s | Cerca de 1,5 s | Cerca de 1,5 s |
| Memória | 100 padrões e 10.000 amostras | 100 padrões e 10.000 amostras | 100 padrões e 10.000 amostras |
| Tela | 3,5″, colorida | 3,5″, colorida | 3,5″, colorida |
| Bateria | 8.000 medições por carga | 8.000 medições por carga | 8.000 medições por carga |
| Interfaces e aplicativo | USB, Bluetooth; Android, iOS, Windows | USB, Bluetooth; Android, iOS, Windows | USB, Bluetooth; Android, iOS, Windows |
Para medir cor em peças e materiais, fora do controle de impressão, conheça os nossos espectrofotômetros portáteis d/8.
