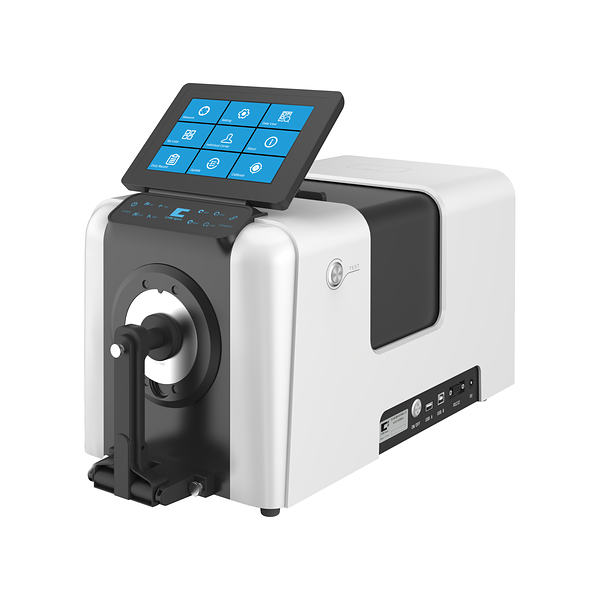

O espectrofotômetro de bancada de reflectância e transmitância DS-36/37/39D é a linha principal de espectrofotômetros de bancada da CHNSpec, para laboratórios de controle de qualidade e de pesquisa e desenvolvimento (P&D). Os três modelos usam esfera de 152 mm com geometria d/8 para reflexão e d/0 para transmissão. Assim, o mesmo equipamento mede amostras sólidas, pós, pastas, líquidos transparentes e filmes.
Como espectrofotômetro d/8 de faixa ampla, ele lê de 360 a 780 nm, com xenônio pulsado e LED. A região abaixo de 400 nm e o controle de UV, com filtros de corte em 400, 420 e 460 nm, permitem avaliar amostras com branqueador óptico. A calibração de fluorescência ajusta a intensidade do UV e mantém o resultado estável ao longo do tempo.
O DS-36D, o DS-37D e o DS-39D compartilham o mesmo conjunto óptico e os mesmos acessórios. A escolha depende da repetibilidade e da concordância entre instrumentos que a aplicação exige, detalhadas na tabela de especificações.
O instrumento atende as aplicações de espectrofotômetros d/8 com transmissão, com dados calculados pelos métodos CIE e ASTM E1164.
| Especificação | DS-36D | DS-37D | DS-39D |
| Indicado para | Controle de qualidade em um laboratório | Mais de um equipamento na empresa | Troca de padrões digitais com fornecedores e clientes |
| Repetibilidade (30 leituras, placa branca, XLAV) | ΔE*ab ≤ 0,01 | ΔE*ab ≤ 0,005 | ΔE*ab ≤ 0,005 |
| Concordância entre instrumentos (12 placas BCRA II, XLAV) | ΔE*ab 0,15 | ΔE*ab 0,12 | ΔE*ab 0,08 |
| Repetibilidade de longo prazo (24 h, temperatura constante) | ΔE*ab ≤ 0,01 | ΔE*ab ≤ 0,01 | ΔE*ab ≤ 0,01 |
| Geometria de reflexão | d/8, SCI e SCE simultâneos | d/8, SCI e SCE simultâneos | d/8, SCI e SCE simultâneos |
| Geometria de transmissão | d/0 | d/0 | d/0 |
| Esfera integradora | 152 mm | 152 mm | 152 mm |
| Sistema óptico | Grade côncava, feixe duplo | Grade côncava, feixe duplo | Grade côncava, feixe duplo |
| Faixa espectral | 360 a 780 nm | 360 a 780 nm | 360 a 780 nm |
| Intervalo | 10 nm | 10 nm | 10 nm |
| Faixa de reflectância | 0 a 200%, resolução 0,01% | 0 a 200%, resolução 0,01% | 0 a 200%, resolução 0,01% |
| Fonte de luz | Xenônio pulsado e LED | Xenônio pulsado e LED | Xenônio pulsado e LED |
| UV | Inclui UV, corte em 400, 420 e 460 nm | Inclui UV, corte em 400, 420 e 460 nm | Inclui UV, corte em 400, 420 e 460 nm |
| Aberturas de reflexão | XLAV 25,4/30 mm, LAV 15/18 mm, MAV 8/11 mm, SAV 3/6 mm | XLAV 25,4/30 mm, LAV 15/18 mm, MAV 8/11 mm, SAV 3/6 mm | XLAV 25,4/30 mm, LAV 15/18 mm, MAV 8/11 mm, SAV 3/6 mm |
| Transmissão | Abertura 17/25 mm, espessura até 50 mm | Abertura 17/25 mm, espessura até 50 mm | Abertura 17/25 mm, espessura até 50 mm |
| Calibração de fluorescência e de brilho |  |
|
|
| Câmera | 1.400 dpi | 1.400 dpi | 1.400 dpi |
| Tempo de medição | Menos de 2 s | Menos de 2 s | Menos de 2 s |
| Observador e iluminantes | 2° e 10°; 38 iluminantes | 2° e 10°; 38 iluminantes | 2° e 10°; 38 iluminantes |
| Espaços de cor | CIELAB, CIELUV, LCh, Hunter Lab, Yxy, XYZ, Munsell | CIELAB, CIELUV, LCh, Hunter Lab, Yxy, XYZ, Munsell | CIELAB, CIELUV, LCh, Hunter Lab, Yxy, XYZ, Munsell |
| Diferença de cor | ΔEab, ΔECH, ΔEuv, ΔEcmc, ΔE94, ΔE00 | ΔEab, ΔECH, ΔEuv, ΔEcmc, ΔE94, ΔE00 | ΔEab, ΔECH, ΔEuv, ΔEcmc, ΔE94, ΔE00 |
| Tela e sistema | 7″, touch capacitiva, Android, 8 GB | 7″, touch capacitiva, Android, 8 GB | 7″, touch capacitiva, Android, 8 GB |
| Interfaces | RS-232, USB, USB-B, Bluetooth | RS-232, USB, USB-B, Bluetooth | RS-232, USB, USB-B, Bluetooth |
| Idiomas | 12, incluindo português | 12, incluindo português | 12, incluindo português |
| Ambiente de operação | 5 a 40 °C, até 80% UR sem condensação | 5 a 40 °C, até 80% UR sem condensação | 5 a 40 °C, até 80% UR sem condensação |
Para controle de qualidade sem calibração de fluorescência, conheça os nossos espectrofotômetros d/8 para controle de qualidade. Para calcular fórmulas de pigmentos e corantes, conheça o nosso software de formulação de cor.
Cubeta de quartzo quadrada 43 x 43 x 45 mm: Para líquidos no modo de transmissão.
Cubeta de quartzo 42,5 x 12,5 x 45 mm: Caminho óptico de 10 mm, para líquidos no modo de transmissão.
Cubeta de quartzo de 33 mm: Caminho óptico de 33 mm.
Cubeta cilíndrica de quartzo ø 64 x 15 mm: Para líquidos e pastas.
Cubeta cilíndrica de quartzo ø 63 x 40 mm: Para líquidos e pastas.
Suporte de transmissão com aquecimento: Mantém a temperatura da amostra líquida durante a medição.
Suporte vertical e haste pneumática: Para posicionar amostras sem segurar com a mão.
Suporte para filme e suporte de microtransmissão: Para filmes finos e amostras pequenas por transmissão.
Caixa para fibras: Para medir fibras soltas.
Suporte para amostras pequenas: Para peças que não cobrem a abertura.
Software de formulação de cor: Color Matching Master, para calcular fórmulas de pigmentos e corantes.
Aplicações
A CHNSpec é um fabricante internacional de referência em instrumentos de alta precisão para medição de cor, com soluções que incluem colorímetros, espectrofotômetros, espectrorradiômetros, câmeras hiperespectrais e multiespectrais, além de medidores de brilho, neblina, densidade de impressão e softwares avançados de análise e correspondência de cores, amplamente utilizados em aplicações de controle de qualidade e P&D. Como distribuidor oficial e centro de serviços da CHNSpec no Brasil, a Laboraltec oferece suporte técnico especializado, atendimento local e serviços de calibração e manutenção.
CIE No.15
ISO 7724/1
DIN 5033 Teil 7
JIS Z8722 condição C
ASTM E1164
ASTM D1003-07
GB/T 3978
GB 2893
GB/T 18833
